Leírás
Egycsatornás WIFI-s csillagászati időzítő – /Schelinger/
Telefonnal vezérelhető “aplikáció letöltésével”
min. 1 perc időtartamú időzítés
48-240V AC/DC
sínre pattintható (DIN35mm)
1 modul széles, 18mm
~230V, IP20
maximális áram: 16A (2,5mm2)
WIFI frekvencia: 2,4GHz (Bluetooth 4.2)
Szigetelési feszültség: 450V
Túlfeszültség: 4kV
Üzemi hőmérséklet: -20°C ÷60°C

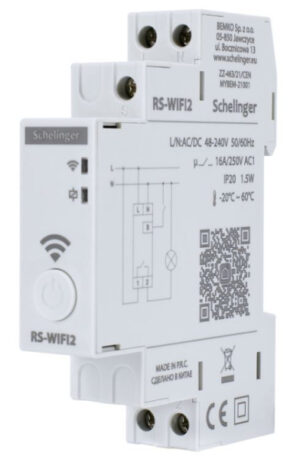

RS-WIFI2 Csillagászati WiFi-s időkapcsoló
1.Az applikáció letöltése
a.Olvassa le a QR-kódot és töltse le az applikációt.
Használja a telefonját az alábbi QR-kód leolvasásához!
b.Keresse a „Smart Life” applikációt Android-os telefonján a Google
Play-áruházban, vagy Iphone-ján az App Store-ban!
2.Áramellátás
Csatlakoztassa a készüléket a hálózathoz a 23.-as pontban található
bekötési rajz alapján! A KÉSZÜLÉK BEKÖTÉSÉT KIZÁRÓLAG
VILLANYSZERELÉSI SZAKEMBER VÉGEZHETI EL!

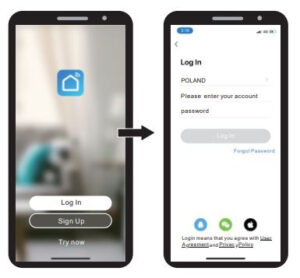

3.Regisztráció/Bejelentkezés
Nyissa meg az applikációt és regisztráljon!
4. Új készülék csatlakoztatása
Nyomja meg és tartsa lenyomva a gombot 5 másodpercig, amíg a Wifi
jel gyorsan villog (Bluetooth csatlakozással gyorsabb a folyamat)
5.Bekapcsolás
Nyomja meg a bekapcsológombot a készülék be- ill. kikapcsolásához!
6.Visszaszámlálás-üzemmód
(A visszaszámlálás funkció a csatlakoztatott készülék meghatározott
időtartam utáni kikapcsolását teszi lehetővé)
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
7.Napi/heti programállítás
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
8.Cirkuláló-funkció
(A Cirkuláló-funció lehetővé tesz meghatározott időtartamú
programozást bizonyos perióduson belül)
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
9.Véletlenszerű-bekapcsolás (jelenlét-szimuláció)
(A véletlenszerű bekapcsolás funkció lehetővé teszi a beállított
időintervallumon belül a csatlakoztatott készülék véletlenszerű be- és
kikapcsolását)
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
10.Késleltető funkció
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
11.Csillagászati idő-beállítás
Nyomja meg az időzítő funkciót és lépjen be a megfelelő menüpontba!
12.Kapcsolási napló
Nyomja meg a „setting” (beállítás) menüpontot és állítsa be a „Switch
Log”-funkciót!
13.Váltó-funkció
Nyomja meg a „setting” (beállítás) menüpontot és állítsa be a „Relay”-
funkciót!
14.Fényjelző-beállítás
Nyomja meg a „setting” (beállítás) menüpontot és állítsa be a „Light
Mode” funkciót!
15.Gyerekzár-aktiválás
Nyomja meg a „setting” (beállítás) funkciót és állítsa be a „Child lock”
funkciót!
16.Az eszköz nevének módosítása
17.Hangasszisztens beállítása (pl. Alexa [Amazon], Google assistant)
18.A készülék megosztása
Nyomja meg a képernyő jobb felső sarkában funkciót a beállításhoz!
19.Csoport kialakítása
20.Gyerekzár-beállítás
21.Manuális irányítás és külső impulzus
Kézi irányítás gomb:
-gyors nyomás: kézi be- és kikapcsolás (ON/OFF)
-5 mp-nél további gombnyomásnál, első bekapcsoláskor : a Wifihálózat keresése csatlakozáshoz
-5 mp-nél további gombnyomásnál, már csatlakoztatott készüléknél:
újraindítás
Zöld színű LED a WiFi-hálózathoz:
-Gyorsan villogó állapot: WiFi csatlakozásra vár
-Világít: csatlakozva a WiFi-hálózathoz
-Nem világít: probléma a WiFi-hálózattal
Piros színű LED:
-Világít: a kapcsoló üzemel
-nem világít: a kapcsoló üzemen kívül
22.Technikai adatok
Névleges feszültség: AC/DC48-240V (AC50/60 Hz)
Névleges áram: 16A 250V
Üzemelési hőmérséklet: -20˚C…+60˚C
WiFi frekvencia: 2.412-2.484 GHz
WiFi szabvány: IEEE802.11b/g/n
BLE szabvány: alacsonyfogyasztású 4.2 bluetooth
Biztonsági rendszer: WEP, WPA/WPA2, WPA/WPA2 PSK(AES)
Rögzítés: 25mm DIN-sín (EN60715)
23.Bekötési rajz
